Функциональные блоки представляют собой мощную и эффективную концепцию программирования в программируемых логических контроллерах (ПЛК), предлагающую множество преимуществ при разработке, обслуживании и масштабируемости программ. Как основной поставщик ПЛК, мы понимаем важность функциональных блоков в создании надежных и гибких систем автоматизации. В этом сообщении блога мы рассмотрим, как использовать функциональные блоки в общей программе ПЛК, рассмотрим их определение, преимущества, создание и практическое применение.
Понимание функциональных блоков
Функциональные блоки можно рассматривать как автономные единицы кода, выполняющие конкретную задачу. Они инкапсулируют набор инструкций, входных и выходных данных, подобно черному ящику. Например, функциональный блок может быть спроектирован для управления двигателем, расчета математической формулы или контроля датчика температуры.
К основным компонентам функционального блока относятся:
- Входы: это переменные, которые вводятся в функциональный блок и влияют на его работу. Например, в функциональном блоке управления двигателем входным сигналом может быть желаемая скорость двигателя.
- Выходы: Результаты, полученные функциональным блоком. В примере управления двигателем выходным сигналом может быть фактическая скорость двигателя или сигнал состояния, указывающий, работает ли двигатель или остановлен.
- Внутренние переменные: это переменные, используемые в функциональном блоке для хранения промежуточных результатов или выполнения вычислений.
Преимущества использования функциональных блоков
Многоразовое использование
Одним из наиболее значительных преимуществ функциональных блоков является их возможность повторного использования. После того как функциональный блок создан и протестирован, его можно использовать несколько раз в разных частях программы ПЛК или даже в разных проектах. Например, функциональный блок ПИД-управления (пропорционально-интегрально-производное) можно использовать для управления температурой в системе отопления, давлением в гидравлической системе или скоростью конвейерной ленты. Это экономит время разработки и снижает вероятность ошибок.
Модульность
Функциональные блоки способствуют модульному программированию. Каждый функциональный блок может разрабатываться, тестироваться и обслуживаться независимо. Это упрощает понимание всей программы ПЛК, особенно для больших и сложных систем. Если проблема возникает в определенной части программы, ее можно изолировать в определенном функциональном блоке, что упрощает процесс отладки.
Читабельность
Программа ПЛК, состоящая из функциональных блоков, обычно более удобна для чтения, чем программа, написанная традиционным последовательным способом. Использование описательных названий функциональных блоков и их входов/выходов позволяет понять, что делает каждая часть программы. Например, функциональный блок с именем «LevelControl» с такими входами, как «Setpoint» и «ActualLevel», а также выходом «PumpSpeed» ясно указывает на его назначение.
Создание функциональных блоков в общей программе ПЛК
Шаг 1: Определите функцию
Первым шагом при создании функционального блока является четкое определение его назначения. Какую задачу он должен выполнить? Каковы необходимые входы и выходы? Например, если мы хотим создать функциональный блок для управления наполнением резервуара, входные данные могут включать максимальный и минимальный уровни в резервуаре, а выходной сигнал может быть сигналом для запуска или остановки наполняющего насоса.
Шаг 2. Спроектируйте входы и выходы
Определите типы данных и диапазоны входных и выходных данных. Например, уровни в резервуаре могут иметь тип данных с плавающей запятой, представляющий высоту жидкости в резервуаре. Сигнал управления насосом может иметь логический тип данных, где «истина» означает, что насос включен, а «ложь» означает, что он выключен.
Шаг 3. Напишите внутреннюю логику
Здесь происходит фактическое программирование функционального блока. В зависимости от языка программирования ПЛК (например, релейной логики, структурированного текста или функциональной блок-схемы) напишите инструкции для выполнения желаемой задачи. В примере с заполнением резервуара логика может включать сравнение фактического уровня с минимальным и максимальным уровнями и отправку соответствующего сигнала на насос.
Шаг 4. Тестирование и отладка
После написания функционального блока тщательно его протестируйте. Используйте инструменты моделирования, предоставляемые программным обеспечением ПЛК, чтобы убедиться, что оно ведет себя должным образом при различных входных условиях. Если обнаружены какие-либо ошибки, отлаживайте внутреннюю логику до тех пор, пока функциональный блок не заработает правильно.
Практическое применение функциональных блоков
Управление двигателем
Функциональные блоки широко используются в приложениях управления двигателями. Функциональный блок управления двигателем может выполнять такие задачи, как запуск, остановка, управление скоростью и направлением вращения двигателя. Например, нашПЛК 485 Пульсможет быть запрограммирован с помощью функциональных блоков для точного управления скоростью шагового двигателя на основе входных импульсных сигналов.
Сенсорный мониторинг
Функциональные блоки можно использовать для мониторинга датчиков и выполнения действий на основе показаний датчиков. Например, функциональный блок мониторинга датчика температуры может непрерывно считывать температуру с датчика и подавать сигнал тревоги, если температура превышает определенный порог. НашПЛК CAN-шиныможет связываться с несколькими датчиками через шину CAN и использовать функциональные блоки для эффективной обработки данных датчиков.
Автоматизация процессов

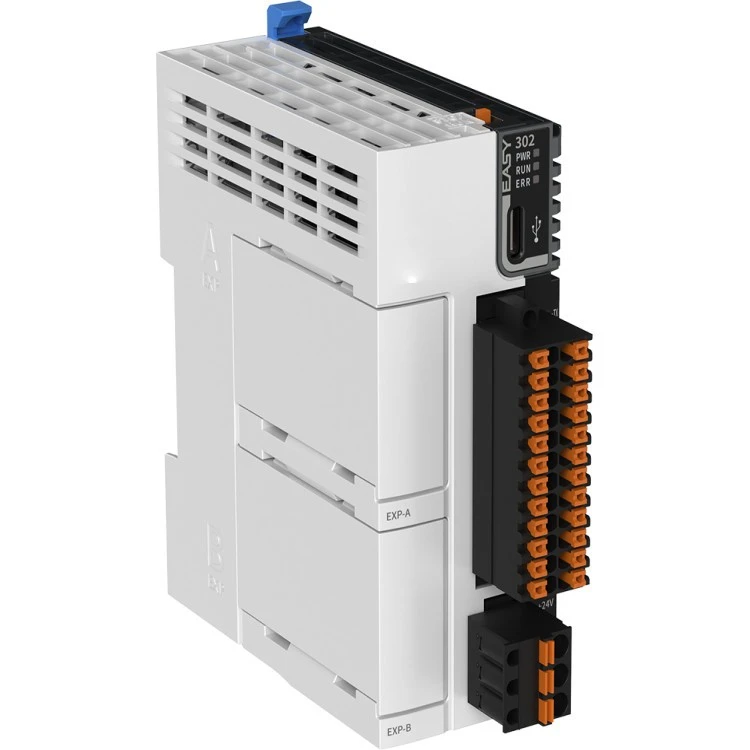

В автоматизации промышленных процессов функциональные блоки используются для управления сложными процессами. Например, в процессе химического производства функциональные блоки могут использоваться для управления расходами различных химикатов, контроля температуры и давления реакции и соответствующей корректировки параметров процесса. НашКомпактный мини-ПЛКподходит для таких применений благодаря своим компактным размерам и высокой производительности.
Советы по эффективному использованию функциональных блоков
Стандартизация конструкции функциональных блоков
Установите набор стандартов проектирования функциональных блоков, включая соглашения об именах, определения входов/выходов и внутреннюю логическую структуру. Это облегчает понимание и использование функциональных блоков разными программистами в одной организации.
Функциональные блоки документа
Предоставьте подробную документацию для каждого функционального блока, включая его назначение, описания входов/выходов и любые особые соображения. Эта документация будет иметь неоценимое значение для будущего обслуживания и развития.
Обновление и улучшение функциональных блоков
По мере возникновения новых требований или обнаружения лучших алгоритмов обновляйте и улучшайте существующие функциональные блоки. Это гарантирует, что программы ПЛК остаются эффективными и актуальными.
